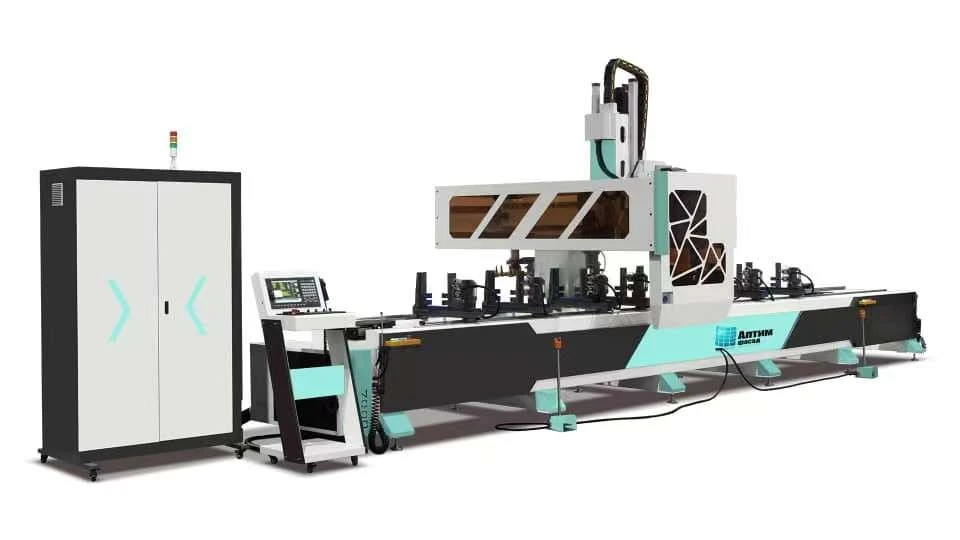

4축 갠트리 CNC 머시닝 센터

새로운 고속-4축-축 CNC 머시닝 센터 /



모델: LGS-CNC-10000

장비 특징:

(1) 3D 프로그래밍 소프트웨어와 결합하여 알루미늄 커튼월 및 산업용 알루미늄 프로파일의 다양한 구멍과 홈을 밀링 및 조각하고 드릴링 및 밀링 처리를 완벽하게 구현하는 데 적합합니다.

(2) 고품질 볼 스크류, 선형 가이드 레일 연삭 톱니 및 고속 베어링 및 기타 기관을 갖춘 원래의 수입 통제 시스템, 서보 모터를 사용하여 장비의 가공 정밀도가 높음을 보장합니다.

(3) 클램프 위치는 자동으로 처리 영역을 찾을 수 있습니다.

(4)더블 벤치는 서로 간섭 없이 동시에 두 개 또는 두 개의 프로필이 될 수 있으며 대화식 공급이 가능합니다.

(5) 12개 스테이션 도구 라이브러리, 한 쌍의 커팅 플레이트, 자동 도구 변경, 자체 절단 처리 포함

(6)이탈리아에서 수입한 고속- 전기 스핀들을 사용하여 ± 90도 각도의 모든 각도 가공을 완료할 수 있으며 높은 작업 효율성을 제공합니다.



기계의 세부사항:

프레임: 리니어 가이드와 볼스크류의 자동 윤활 시스템이 있습니다.

스핀들: 전력 18+-. 수냉식. 그리고 실을 자를 수 있는 인코더도 있어야 합니다.

절단 영역에 절삭유 공급 시스템을 추가하십시오.

12개 스테이션 도구 라이브러리, 이중 절삭 인서트, 자동 블레이드 변경, 자동 처리.

10개 도구 클램핑 스테이션 자동 이동.

주파수 변환기는 스핀들보다 50% 더 강력해야 하며 이는 최소값입니다.



M매개변수:

X-축 세로 여행 일정	10000mm
Y축 세로 여정	1300mm
Z축 세로 여정	550mm
X축 작동 속도	0-80m/분
Y축 동작 속도	0-30m/분
Z축 작동 속도	0-20m/분
주축 속도	0-24000rpm
스핀들 파워	인코더가 있는 18.00KW 수냉식 스핀들



스핀들 회전 범위	-90도 ~0도 ~+90도
도구 잡지	12 t o o l s	HSK-F63 컬렉트 및 도구 홀더
도구 최대 장착 길이	165mm
총 설치 전력	23KW
클램프 스테이션	10
처리 크기 범위	650 * 250 * 1 0 0 00mm(위) 435 * 250 * 1 0 0 00mm(측면)
개략 차원	13000*2350*2550mm
무게	약 8 5 00.00kg
